Wybór odpowiedniego kabla do bramy to kluczowy krok w zapewnieniu prawidłowego działania systemu automatycznego. Odpowiednio dobrany przewód nie tylko wpływa na wydajność napędu, ale także na bezpieczeństwo całej instalacji. W artykule przedstawimy różne rodzaje kabli, ich specyfikacje oraz porady dotyczące instalacji, aby pomóc Ci w dokonaniu najlepszego wyboru.
Bez względu na to, czy instalujesz nową bramę, czy wymieniasz stary kabel, ważne jest, aby zrozumieć, jakie parametry są istotne. Rodzaj, przekrój i długość kabla mają ogromne znaczenie dla efektywności działania systemu. Przygotuj się na praktyczne wskazówki, które ułatwią Ci podjęcie właściwej decyzji.
Kluczowe informacje:- Kabel YDYp 3x1,5mm² jest idealny dla napędów do 800W na długości do 50 metrów.
- Kabel YDYp 3x2,5mm² obsługuje moc od 800W do 1500W i jest zalecany dla dłuższych instalacji do 80 metrów.
- Przewód czterożyłowy jest popularny w systemach fotokomórek, zapewniając minimalne straty na transmisji.
- Kabel OWY 0,75mm² jest odpowiedni do zasilania urządzeń o niskiej mocy i może być prowadzony w ziemi.
- Kabel uniwersalny dwużyłowy o przekroju 0,75mm² sprawdzi się w przypadku lamp sygnalizacyjnych, gdy nie ma określonego modelu.
Wybór odpowiedniego kabla do bramy: kluczowe czynniki do rozważenia
Wybór odpowiedniego kabla do bramy jest kluczowy dla zapewnienia prawidłowego działania systemu automatycznego. Właściwy przewód nie tylko wpływa na wydajność napędu, ale również na bezpieczeństwo całej instalacji. Przy podejmowaniu decyzji warto zwrócić uwagę na kilka istotnych czynników, takich jak wymagania dotyczące mocy, długość przewodu oraz warunki środowiskowe.
Ważne jest, aby kabel był dostosowany do specyfikacji napędu bramy. Niewłaściwy dobór może prowadzić do problemów z zasilaniem, a w skrajnych przypadkach nawet do uszkodzenia urządzenia. Dobrze jest również rozważyć, w jakich warunkach kabel będzie używany, czy to w ziemi, czy na powierzchni, co może wpłynąć na wybór materiału i rodzaju izolacji.
Rodzaje kabli do bram: co wybrać dla swojego systemu?

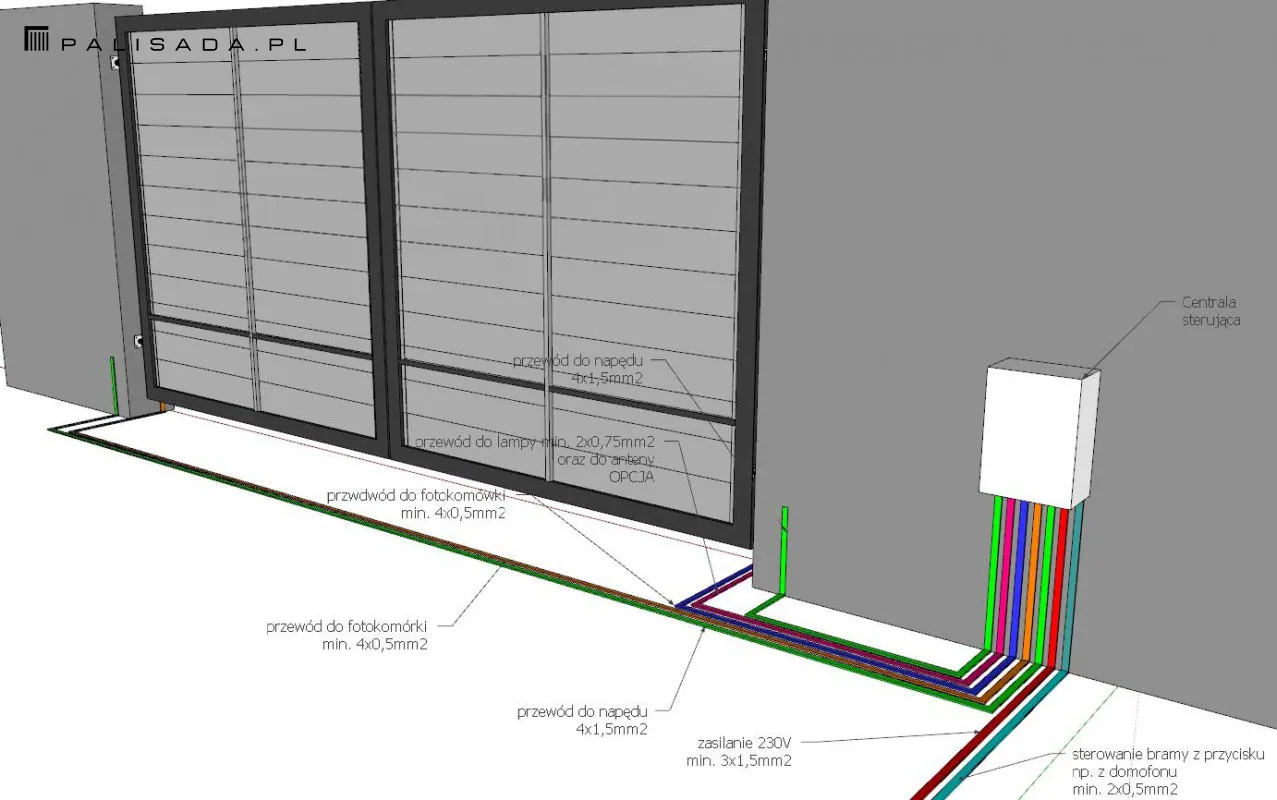

Na rynku dostępnych jest wiele rodzajów kabli, które mogą być używane w systemach automatycznych bram. Kabel YDYp 3x1,5mm² to popularny wybór dla większości domowych instalacji, przeznaczony dla napędów do 800W na długości do 50 metrów. Z kolei YDYp 3x2,5mm² obsługuje moc od 800W do 1500W i jest zalecany dla dłuższych instalacji, do 80 metrów. Te kable są idealne do zastosowań, gdzie wymagana jest większa moc.
Innym interesującym rozwiązaniem jest przewód czterożyłowy, który jest często wykorzystywany w systemach fotokomórek. Jego specyfikacja 4×0,5mm² zapewnia odpowiednią przepustowość i minimalizuje straty na transmisji. Warto również wspomnieć o kabel OWY 0,75mm², który nadaje się do zasilania urządzeń o niskiej mocy, a także o kablu uniwersalnym dwużyłowym, który jest dobrym wyborem, gdy nie ma określonego modelu lampy sygnalizacyjnej.
| Typ kabla | Przekrój | Moc napędu | Maksymalna długość |
| YDYp 3x1,5mm² | 1,5mm² | do 800W | 50 metrów |
| YDYp 3x2,5mm² | 2,5mm² | 800W - 1500W | 80 metrów |
| Przewód czterożyłowy | 4×0,5mm² | W zależności od zastosowania | W zależności od instalacji |
| OWY 0,75mm² | 0,75mm² | Niska moc | W zależności od instalacji |
| Kabel uniwersalny dwużyłowy | 0,75mm² | W zależności od zastosowania | W zależności od instalacji |
Przekrój kabla: jak dostosować do mocy napędu bramy?
Wybór odpowiedniego przekroju kabla jest kluczowy dla zapewnienia prawidłowego działania napędu bramy. Przekrój kabla powinien być dostosowany do mocy, jaką będzie musiał obsługiwać. Im większa moc napędu, tym większy powinien być przekrój kabla, aby uniknąć przegrzewania i strat energii. Na przykład, dla napędu o mocy do 800W wystarczający będzie kabel o przekroju 1,5mm², natomiast dla mocy od 800W do 1500W zaleca się użycie kabla o przekroju 2,5mm².
Ważne jest również uwzględnienie długości przewodu, ponieważ zbyt długi kabel może prowadzić do spadku napięcia. W przypadku dłuższych instalacji, przekrój kabla powinien być odpowiednio większy, aby zminimalizować straty energii. Dobrą praktyką jest również konsultacja z profesjonalistą, który pomoże dobrać odpowiedni przekrój w zależności od konkretnych parametrów napędu i warunków instalacyjnych.
Długość kabla: jak zminimalizować straty na transmisji?
Długość kabla ma znaczący wpływ na jego wydajność oraz na jakość przesyłanego sygnału. Im dłuższy kabel, tym większe ryzyko spadku napięcia, co może prowadzić do zmniejszenia efektywności działania napędu bramy. Z tego powodu, przy wyborze długości kabla, warto dążyć do jak najkrótszej drogi od źródła zasilania do urządzenia. W przypadku długich instalacji, zastosowanie odpowiedniego przekroju kabla jest kluczowe, aby zminimalizować straty energii.
W praktyce, aby zredukować straty na transmisji, można również rozważyć zastosowanie kabli o lepszej izolacji lub materiałów przewodzących o wysokiej jakości. Odpowiednie dobranie długości kabla oraz jego przekroju pozwoli nie tylko na oszczędność energii, ale także na zwiększenie bezpieczeństwa całej instalacji. Warto pamiętać, że każdy dodatkowy metr kabla może wpłynąć na wydajność systemu, dlatego staranne planowanie jest niezbędne.
Materiały i ich wpływ na trwałość i bezpieczeństwo instalacji
Wybór odpowiednich materiałów do produkcji kabli ma kluczowe znaczenie dla ich trwałości oraz bezpieczeństwa. Kable wykonane z PVC są powszechnie stosowane ze względu na ich odporność na działanie warunków atmosferycznych oraz niską cenę. Tego typu materiały zapewniają dobrą izolację, ale mogą nie być wystarczające w przypadku ekstremalnych temperatur czy wysokiej wilgotności.
Alternatywnie, kable wykonane z materiałów takich jak polietylen czy gumy są bardziej odporne na uszkodzenia mechaniczne oraz działanie wysokich temperatur. Zastosowanie takich materiałów zwiększa bezpieczeństwo instalacji, minimalizując ryzyko zwarcia czy uszkodzenia przewodu. Warto również zwrócić uwagę na grubość izolacji, która powinna być dostosowana do konkretnego zastosowania, aby zapewnić optymalną ochronę przed czynnikami zewnętrznymi.
Instalacja kabla do bramy: krok po kroku
Instalacja kabla do bramy to kluczowy element, który zapewnia prawidłowe działanie całego systemu. Dokładne przestrzeganie kroków instalacyjnych jest niezbędne, aby uniknąć problemów z zasilaniem i zapewnić bezpieczeństwo użytkowania. Przed przystąpieniem do instalacji należy zgromadzić wszystkie niezbędne materiały oraz narzędzia, takie jak kabel, złączki, narzędzia do cięcia i izolacji przewodów.
Na początku należy dokładnie zaplanować trasę, jaką kabel będzie przebiegał. W przypadku prowadzenia kabla w ziemi, warto wykopać odpowiedni wykop, aby zabezpieczyć przewód przed uszkodzeniem. Po ułożeniu kabla, należy go odpowiednio podłączyć do napędu bramy oraz źródła zasilania, pamiętając o zachowaniu zasad bezpieczeństwa, takich jak wyłączenie zasilania przed rozpoczęciem prac.
Jak prawidłowo prowadzić kabel w ziemi lub na powierzchni?
Podczas prowadzenia kabla w ziemi, kluczowe jest, aby wykopać odpowiedni wykop o głębokości co najmniej 30 cm. Użycie rury ochronnej może dodatkowo zabezpieczyć kabel przed uszkodzeniami mechanicznymi oraz wpływem czynników atmosferycznych. W przypadku prowadzenia kabla na powierzchni, warto zastosować specjalne uchwyty lub taśmy, które pomogą utrzymać kabel w odpowiedniej pozycji i zminimalizują ryzyko potknięcia się o niego.
W obydwu przypadkach należy unikać prowadzenia kabla w miejscach, gdzie mogą występować duże obciążenia lub ryzyko uszkodzenia, na przykład w pobliżu dróg czy w miejscach intensywnego ruchu. Odpowiednie zabezpieczenie oraz staranne prowadzenie kabla to kluczowe elementy, które przyczynią się do dłuższej żywotności całej instalacji.
Najczęstsze błędy przy instalacji kabli do bram i jak ich uniknąć
Podczas instalacji kabli do bramy, istnieje wiele pułapek, które mogą prowadzić do problemów z funkcjonowaniem systemu. Jednym z najczęstszych błędów jest użycie niewłaściwego przekroju kabla, co może skutkować przegrzewaniem się przewodów lub spadkiem napięcia. Ważne jest, aby zawsze dobierać kabel odpowiedni do mocy napędu oraz długości instalacji.
Innym powszechnym błędem jest niewłaściwe prowadzenie kabla. Prowadzenie go w miejscach narażonych na uszkodzenia mechaniczne, na przykład w pobliżu dróg czy w miejscach intensywnego ruchu, może prowadzić do jego uszkodzenia. Zastosowanie rur ochronnych lub uchwytów pomoże zabezpieczyć kabel przed zniszczeniem. Ostatnim istotnym problemem jest brak odpowiednich złączek i zabezpieczeń. Niewłaściwe połączenia mogą prowadzić do zwarć, co zagraża bezpieczeństwu całej instalacji.
Czytaj więcej: Czym smarować napęd bramy skrzydłowej, aby uniknąć awarii?
Jak inteligentne technologie mogą poprawić instalację kabli do bram
W dobie rosnącej automatyzacji, inteligentne technologie stają się kluczowym elementem w instalacji kabli do bram. Wykorzystanie czujników i systemów monitorujących może znacząco zwiększyć efektywność i bezpieczeństwo instalacji. Na przykład, czujniki mogą wykrywać zmiany w napięciu oraz temperaturze, co pozwala na natychmiastowe powiadomienie użytkownika o potencjalnych problemach, zanim doprowadzą one do poważniejszych awarii.
Dodatkowo, integracja systemów zarządzania energią z instalacją kabli do bram umożliwia optymalizację zużycia energii. Dzięki aplikacjom mobilnym, użytkownicy mogą na bieżąco monitorować stan swojego systemu, co pozwala na szybką reakcję w przypadku wystąpienia nieprawidłowości. W przyszłości, rozwój technologii IoT (Internet of Things) może wprowadzić jeszcze bardziej zaawansowane funkcje, takie jak automatyczne dostosowywanie parametrów zasilania w zależności od warunków otoczenia, co przyczyni się do zwiększenia efektywności energetycznej i bezpieczeństwa systemu.
